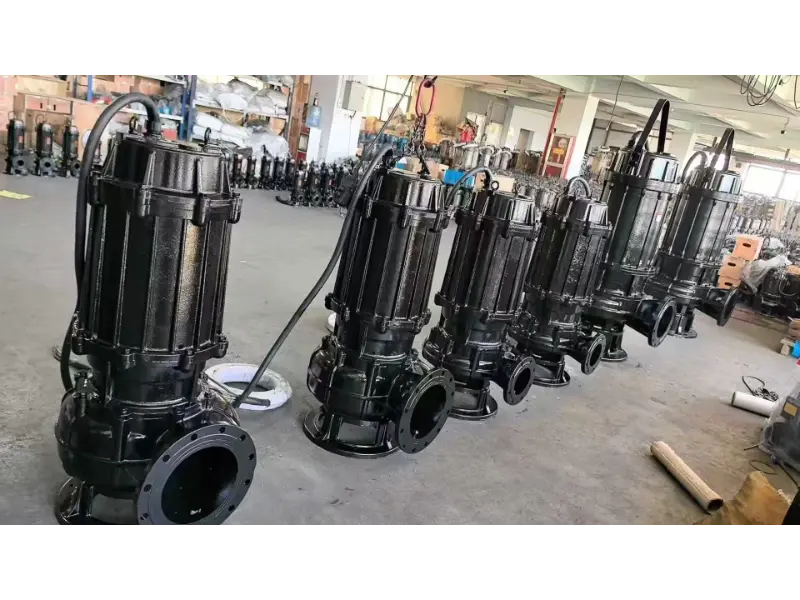

Hindi barado na sewage pump Panimula

Mga Sewage Pump: Mga Uri at Pangunahing Bahagi

Ang mga sewage pump ay isang uri ng non-clogging na pump at may iba't ibang anyo, tulad ng mga submersible at dry type. Kasama sa mga dry type ang cam rotormga bomba ng dumi sa alkantarilya, pangunahing ginagamit para sa paghahatid ng munisipal na wastewater. Ang temperatura ng conveyed medium ay karaniwang hindi mas mataas sa 80°C. Dahil ang daluyan ay kadalasang naglalaman ng mga fibrous na materyales na may posibilidad na magkagusot, ang mga daanan ng daloy ng mga bombang ito ay madaling makabara. Samakatuwid, ang paglaban sa pagbara at pagiging maaasahan ay mga mahalagang salik na tumutukoy sa kalidad ng isang bomba ng dumi sa alkantarilya.

Tulad ng ibang mga bomba, ang impeller at ang volute casing (o diffuser) ay ang dalawang pangunahing bahagi ng isangbomba ng dumi sa alkantarilya. Ang kanilang pagganap ay pangunahing nagdidikta sa pangkalahatang kakayahan ng bomba. Pangunahing sinisiguro ng dalawang sangkap na ito ang paglaban sa bara at abrasion ng bomba. Hatiin natin sila:

Mga Uri ng Structural ng Impeller:

Pangunahing nakategorya ang mga disenyo ng impeller sa apat na uri: Uri ng Vane (Bukas at Nakasara), Uri ng Vortex, Uri ng Channel (kabilang ang Single-Channel at Double-Channel), at Uri ng Screw Centrifugal.

Open at Semi-Open Impeller:Ang mga ito ay madaling gawin. Kung ang pagbabara ay nangyayari sa loob ng impeller, ang mga ito ay medyo simple upang linisin at mapanatili. Gayunpaman, sa panahon ng pangmatagalang operasyon, ang abrasion mula sa mga particle ay maaaring palakihin ang agwat sa pagitan ng mga vanes at ang panloob na dingding ng volute casing, na humahantong sa pagbawas ng kahusayan. Ang pinalaki na agwat na ito ay nakakaabala din sa pamamahagi ng presyon sa mga vane at nakakapagpapahina sa pattern ng daloy sa daanan, na nagiging sanhi ng pag-vibrate ng pump. Ang ganitong uri ay hindi angkop para sa paghawak ng media na naglalaman ng malalaking solido o mahabang hibla. Sa mga tuntunin ng pagganap, ang kahusayan nito ay mababa, na umaabot sa maximum na halos 92% lamang ng isang karaniwang closed impeller. Ang kurba ng ulo nito ay medyo patag.

Vortex Impeller:Sa mga bomba na gumagamit ng disenyo na ito, ang impeller ay bahagyang o ganap na naka-recess mula sa pangunahing daloy ng daloy ng volute casing. Ito ay nagbibigay ng mahusay na non-clogging na pagganap at malakas na kakayahan upang pumasa sa malalaking solids at mahabang fibers. Sa panahon ng operasyon, ang mga nasuspinde na particle o mahabang fibers ay hindi direktang nakikipag-ugnayan sa mga impeller vanes. Nagreresulta ito sa kaunting pagkasira sa mga vanes, at walang isyu ng paglaki ng puwang dahil sa abrasion, kaya hindi bumababa nang husto ang kahusayan sa pangmatagalang paggamit. Ang mga bomba na may ganitong impeller ay angkop para sa paghahatid ng media na naglalaman ng malalaking solido at mahabang mga hibla. Sa pagganap, ang kahusayan nito ay mas mababa, halos 70% lamang ng isang karaniwang saradong impeller, at ang curve ng ulo nito ay medyo flat.

Saradong Impeller:Ang ganitong uri ay karaniwang nag-aalok ng mas mataas na kahusayan at nagpapanatili ng matatag na pagganap sa pangmatagalang operasyon. Ang mga pump na gumagamit ng mga closed impeller ay nakakaranas ng mas mababang axial thrust. Ang mga auxiliary vanes ay maaaring idagdag sa parehong harap at likod na shroud. Nakakatulong ang front shroud auxiliary vanes na bawasan ang pagkawala ng vortex sa impeller inlet at pagsusuot ng mga particle sa wear ring. Ang back shroud auxiliary vanes ay hindi lamang nakakatulong na balansehin ang axial thrust ngunit pinipigilan din ang mga nasuspinde na particle na pumasok sa mechanical seal chamber, kaya pinoprotektahan ang seal. Gayunpaman, ang ganitong uri ay may mahinang pagganap na hindi naka-clogging, madaling mabuhol, at hindi angkop para sa paghahatid ng hilaw na wastewater na naglalaman ng malalaking solids o mahabang fibers.

Channel Impeller:Ito ay isang bladeless impeller kung saan ang daloy ng daloy ay isang curved channel mula sa inlet hanggang sa outlet. Ginagawa nitong angkop para sa paghahatid ng media na may malalaking solido at mahabang mga hibla, na nag-aalok ng mahusay na panlaban sa bara. Performance-wise, ang kahusayan nito ay mataas at maihahambing sa isang karaniwang closed impeller. Gayunpaman, ang mga bomba na gumagamit ng ganitong uri ng impeller ay may mas matarik na kurba ng ulo. Ang kurba ng kuryente ay medyo matatag, na binabawasan ang panganib ng labis na karga ng motor. Ang pagganap ng cavitation nito ay mas mababa kaysa sa isang karaniwang saradong impeller, na ginagawa itong partikular na angkop para sa mga bomba na may pressure na pumapasok.

Screw Centrifugal Impeller:Ang mga vanes ng impeller na ito ay mga twisted spiral blades na umaabot ng axially mula sa suction side sa isang conical hub. Pinagsasama ng mga pump na may ganitong impeller ang mga tampok ng positive displacement at centrifugal pump. Habang dumadaloy ang mga nasuspinde na particle, hindi ito nakakaapekto sa anumang bahagi ng pump, na nagreresulta sa mababang pinsala sa parehong pump at sa conveyed medium. Dahil sa pagtutulak ng turnilyo, mayroon itong malakas na kakayahan sa pagpasa para sa mga nasuspinde na solid. Samakatuwid, ang mga bomba na may ganitong impeller ay angkop para sa media na naglalaman ng malalaking solido, mahabang hibla, at mataas na konsentrasyon. Ang mga ito ay partikular na kapaki-pakinabang kung saan ang kaunting pinsala sa conveyed medium ay kritikal. Performance-wise, ang mga pump na ito ay may matarik na head curve at medyo flat power curve.

Volute Casing / Diffuser:

Ang pinakakaraniwang uri ng volute casing na ginagamit samga bomba ng dumi sa alkantarilyaay ang spiral volute. Para sa mga wet-installation na submersible pump, kadalasang pinipili ang mga radial diffuser o channel diffuser. Ang mga spiral volute ay may tatlong pangunahing uri: volute (spiral) type, annular type, at semi-volute (intermediate) type. Ang tunay na spiral volute ay bihirang ginagamit sa mga bomba ng dumi sa alkantarilya. Ang annular volute, dahil sa simpleng istraktura at kadalian ng paggawa, ay mas karaniwan sa maliliit na bomba ng dumi sa alkantarilya. Gayunpaman, sa pagpapakilala ng semi-volute  type, unti-unting bumababa ang paggamit ng annular type. Ito ay dahil pinagsasama ng semi-volute type ang mataas na kahusayan ng spiral type na may high-passage na kakayahan ng annular type, na ginagawa itong lalong popular sa mga manufacturer.

Sa kabuuan, ang anumang serye ng sewage pump ay mahalagang kumbinasyon ng iba't ibang uri ng impeller at iba't ibang uri ng volute/diffuser. Hangga't ang impeller at volute/diffuser ay mahusay na tumutugma sa mga kinakailangan sa aplikasyon, ang pangkalahatang pagganap ng bomba ay nakasalalay sa gawain.
