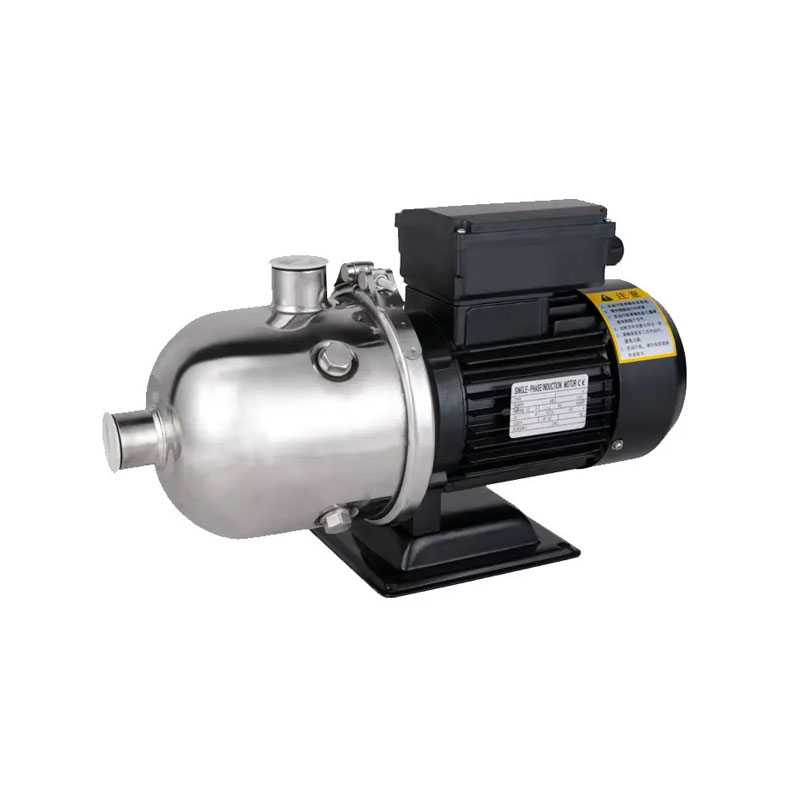

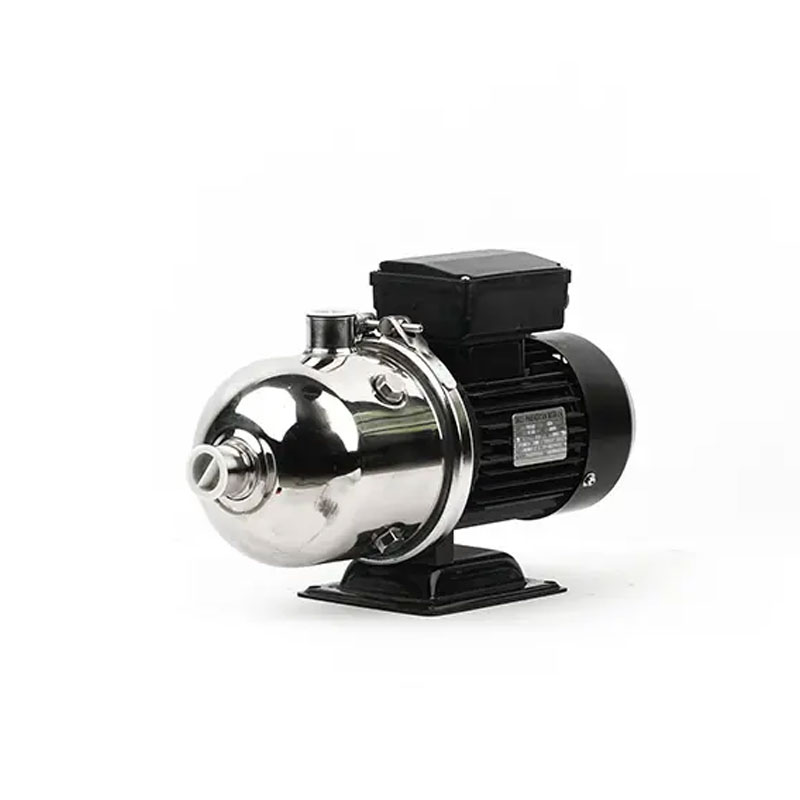

Pahalang na multistage centrifugal pump chl

Ang Shanghai Crowns Pump Manufacturing Co, Ltd, isang pinuno sa mga makabagong solusyon sa bomba, ay higit sa pagdidisenyo, paggawa, at pagbebenta ng isang magkakaibang hanay ng mga pump na may mataas na pagganap na mga bomba ng tubig-kasama ang aming serye ng CHL na pahalang na multistage centrifugal pump CHL, na ininhinyero upang matugunan ang mahigpit na mga pamantayan ng ISO para sa hindi pantay na pagganap at pagiging maaasahan. Itinayo gamit ang matatag na pahalang na arkitektura ng multistage upang ma-optimize ang hydraulic na kahusayan at pagkakapare-pareho ng presyon sa buong malawak na mga network, ang serye ng CHL ay sumasailalim sa mahigpit na pagsubok laban sa ISO 9001: 2015 at mga benchmark ng ISO 2548, tinitiyak ang tibay at minimal na pagpapanatili habang nagtatampok ng mga tradisyunal na modelo ng IE3 na nagbabawas ng pagpapatakbo ng hanggang sa 18% kumpara sa tradisyonal na mga modelo. Tamang-tama para sa mataas na pagtaas ng suplay ng tubig, sirkulasyon ng proseso ng industriya, at mga sistema ng paggamot sa munisipyo, pinagsasama ng seryeng ito ang isang compact na bakas ng paa na may maaasahang operasyon, na ginagawa itong go-to choice para sa mga komersyal at pang-industriya na kapaligiran na nangangailangan ng mahusay, sumusunod, at napapanatiling mga solusyon sa bomba ng tubig.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Nag-aalok ang Shanghai Crowns Pump Manufacturing Co, Ltd ng pinakamataas na kalidad na mga bomba ng tubig. Ang pahalang na multistage centrifugal pump chl pare -pareho ang dalas ng conversion ng tubig na supply ng tubig ay binubuo ng pinakabagong mahusay na pagganap ng dalas ng pag -convert ng dalas na pagkontrol sa gabinete at higit sa 2 mga bomba. Ito ang nangungunang teknikal na kagamitan sa pagpapalakas ng tubig, na maaaring awtomatikong ayusin upang masiyahan ang pangangailangan ng patuloy na presyon, variable na demand ng tubig. Ang presyon ng net supply net ay maaaring panatilihing pare -pareho. Ang buong sistema ng supply ng tubig ay maaaring maging pinakamahusay na epektibo, pag -save ng enerhiya, perpektong katayuan. Mayroong dalawang mga paraan ng supply ng tubig, ang mga ito ay dalas ng supply ng tubig ng kombensyon at supply ng tubig. Ang dalas ng suplay ng tubig ay awtomatikong ayusin ang bilis ng pag -ikot ng isang bomba o tumakbo/ihinto ang isa o higit pang mga bomba, na kung saan ay ang pinakamahusay na paraan ng supply ng tubig upang mapanatili ang matatag na supply ng tubig. Madaling gamitin.

● Maghatid ng likido: malamig, mainit-init, malinis, hindi masusunog, hindi nagpapaliwanag na likido, hindi binubuo ng solidong butil o hibla.
● Katamtamang temperatura: normal na uri ng temperatura -15 ° C ~+70 ° C; Mainit na uri ng tubig + 70 ° C ~ + 120 ° C;
● Kapaligiran sa kapaligiran: Walang pagbagsak, singaw, walang lumulutang na alikabok o butil ng metal. Walang sikat ng araw, mainit na temperatura, mabibigat na alikabok. Walang kinakaing unti-unti, hindi masusunog na gas o likido.
● Ang kagamitan ay dapat mailagay sa walang lugar ng panginginig ng boses at sa lugar kung saan madaling suriin.
● Ambient temperatura: max +45 ° C, maaliwalas

Tiwala ng mga korona ng bomba para sa maaasahang mga solusyon sa bomba ng tubig.

Mga kondisyon sa trabaho

1. Pressure ng Inlet ≤1.0MPa, o Pump System Maximum Pressure Pressure ≤1.6MPa, Pump Inlet Pressure + Pump Head≤1.6Mpa, Pump Static Pressure Test Pressure: 2.5MPa. Ang presyon ng trabaho ng pump system ay mas malaki kaysa sa 1.6MPa, dapat mong tukuyin sa pagkakasunud -sunod.
2. Nakapaligid na temperatura <40ºC, kamag -anak na kahalumigmigan <95%.
3. Ang solidong dami ng butil ng media ay hindi lalampas sa 0.1%, diameter ng butil <0.2mm.

Pangunahing detalye

●Talahanayan ng pagganap

Modelo	Pagmamaneho ng motor		Q (m3/h	0.5	1.0	1.5	2.0	2.5	3.0	3.5
Chl	(KW)	(HP)	Q (m3/h	0.5	1.0	1.5	2.0	2.5	3.0	3.5
2-20	0.37	0.5		19	18	16.5	15	13	10	7.5
2-30	0.55	0.5		28	26.5	24.5	22	19	15.5	12
2-40	0.55	0.75	H (m)	36	34.5	33	29	25	20.5	16
2-50	0.55	0.75		45.5	43	40	36	31.5	26.5	20.5
2-60	0.75	1		53.5	51	48	44	39	32	24

●Pag -install ng Sketch

Installation sketch

●Laki at timbang

Motor	Modelo	Laki (mm)						Timbang (kg)
Motor	Chl	L1	L2	L3	D	H	K	Timbang (kg)
Tatlong-phase single-phase	2-20	395	165	125	140	215/249	/96	13
	2-30	395	165	125	140	215/249	/96	13
	2-40	395	165	125	140	215/249	/96	13
	2-50	395	165	125	140	245/249	/96	13
	2-60	415	165	125	157	230/265	/100	13

Tampok at application

Tampok

1. Malutas ang mababang problema sa presyon: Gumamit ng patuloy na presyon, dalas ng sistema ng supply ng tubig ng conversion upang mapanatiling matatag ang presyon ng buong gusali.
2. Upang maiwasan ang polusyon ng tangke sa tuktok ng bubong. Nagaganap ang tradisyonal na paraan ng supply ng tubig sa bubong ng bubong, burahin ang mapagkukunan ng polusyon sa tubig.

Application

Residential Water Supply: Mataas na Gusali, Residential Area, Villa, atbp.
Mga pampublikong lugar: ospital, unibersidad, gymnasium, golf course, paliparan, atbp.
Komersyal na gusali: hotel, gusali ng opisina, department store, malakihang sauna center.
Irrigation: Park, naglalaro ng ikot, hardin, bukid, atbp.
Industriya ng Paggawa: Paggawa, kagamitan sa lavation, industriya ng pagkain, pabrika, atbp. Horizontal Multistage Centrifugal Pump CHDF
