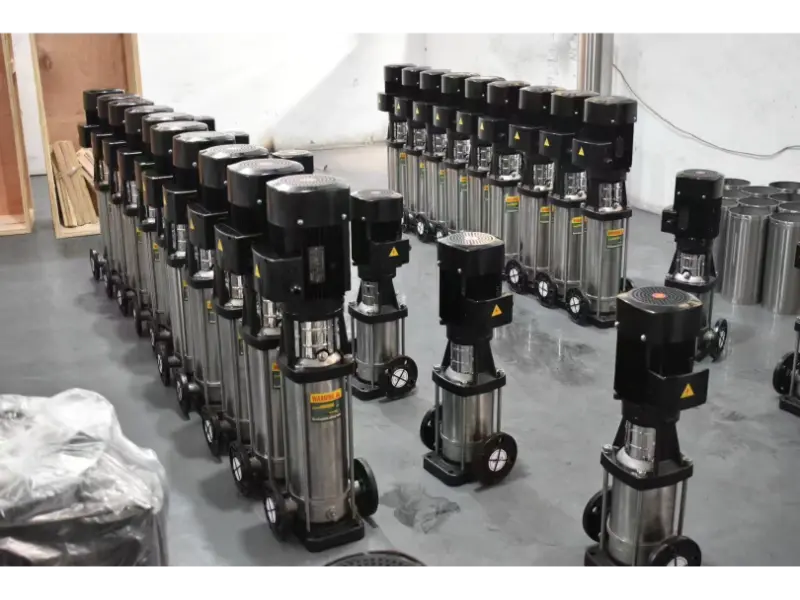

Pangkalahatang-ideya ng Multistage Centrifugal Pumps

A multistage centrifugal pumpay isang karaniwang ginagamit na pang-industriyang bomba na kilala sa mataas na ulo nito at malawak na hanay ng mga aplikasyon. Available ang mga pump na ito sa maraming serye, gaya ng:

1. Pahalang na multistage centrifugal pump: Uri D, DG, DF, DM.

2. Vertical multistage centrifugal pump: Uri ng DL, DLR, CDLF.

Limang Karaniwang Dahilan Kung Bakit Nabigo ang isang Vertical Multistage Pump na Kumuha ng Tubig:

(1) Mababang Bilis ng Bomba.

Error ng tao: Pinapalitan ng ilang user ang nasira na orihinal na motor ng hindi tugma, na nagiging sanhi ng mababang daloy, pagbawas ng ulo, at pagkabigo sa paglabas ng tubig.

Mga isyu sa mekanikal: Mga maluwag na fastening nuts sa pagitan ng impeller at pump shaft, isang nakabaluktot na pump shaft na nagdudulot ng pag-displace ng impeller at pagkakadikit sa pump casing, o mga pagod na bearings—lahat ay maaaring magpababa ng pump speed.

Hindi magandang pagpapanatili ng motor: Ang mga nasusunog na winding ng motor, mga pagbabago sa mga pagliko ng paikot-ikot, wire gauge, o mga paraan ng mga wiring habang nagkukumpuni, o hindi kumpletong pag-troubleshoot ay maaari ding makaapekto sa bilis ng pump.

(2) Nakakulong ang hangin sa Inlet Pipe o Pump Body

Hindi sapat na priming: Kahit na tila umapaw ang tubig mula sa butas ng vent, ang hindi pag-ikot ng pump shaft upang ganap na malinis ang hangin ay maaaring mag-iwan ng mga bula sa linya ng pumapasok o pump chamber.

Maling tubo: Ang pahalang na seksyon ng inlet pipe ay dapat dumausdos pababa ng hindi bababa sa 0.5% patungo sa pump, na ang pump inlet ang pinakamataas na punto. Ang pataas na slope ay nakakakuha ng hangin, binabawasan ang vacuum, at hinahadlangan ang pagsipsip.

Sipot na packing: Ang pangmatagalang pagsusuot o sobrang maluwag na packing ay nagpapahintulot sa tubig na tumagas mula sa puwang sa pagitan ng packing at shaft sleeve, na nagpapahintulot sa labas ng hangin na pumasok sa pump.

Corroded inlet pipe: Ang matagal na paglubog ay maaaring makasira sa pipe wall, na lumilikha ng mga butas. Habang bumababa ang lebel ng tubig sa panahon ng operasyon, ang mga butas na ito ay maaaring malantad at makapasok ang hangin sa tubo.

Mga bitak o puwang: Ang maliliit na bitak sa punto ng koneksyon ng pump ay maaari ding magpapasok ng hangin.

(3) Labis na Paglaban sa Piping System

Kahit na ang patayong distansya mula sa pinagmumulan ng tubig hanggang sa bomba ay mas mababa kaysa sa na-rate na ulo ng bomba, ang masyadong mahahabang tubo o napakaraming baluktot ay maaaring magdulot ng malaking resistensya sa daloy.

Ang 90° na siko sa pangkalahatan ay lumilikha ng higit na pagtutol kaysa sa isang 120° na siko, sa bawat 90° na baluktot na nagdudulot ng humigit-kumulang 0.5-1 metro ng pagkawala ng ulo.

Halos 1 metro ng ulo ang nawawala sa bawat 20 metro ng haba ng tubo.

Ang arbitraryong pagpapalit ng inlet/outlet pipe diameter ay maaari ding makaapekto sa performance.

(4) Labis na Suction Lift

Kung ang pinagmumulan ng tubig ay masyadong malalim o ang bomba ay naka-install sa isang patag na lugar na lampas sa pinapahintulutang pag-angat ng suction nito, maaaring hindi ito nakakakuha ng tubig nang maayos.

Ang pinakamataas na theoretical suction lift sa ilalim ng absolute vacuum ay humigit-kumulang 10 metro ng water column, ngunit hindi makakamit ng mga pump ang perpektong vacuum.

Ang sobrang vacuum ay maaaring maging sanhi ng pagsingaw ng tubig sa loob ng pump, na nakakapinsala sa operasyon.

Karamihanmga sentripugal na bombamagkaroon ng maximum na pinapayagang pag-angat ng suction sa pagitan ng 3 at 8.5 metro—laging sundin ang mga alituntunin ng tagagawa sa panahon ng pag-install.

(5) Iba pang Mga Salik na Nag-aambag

May sira o naka-block na gate/check valves: Maaaring bawasan ang daloy o maiwasan ang paglabas ng tubig nang buo.

Paglabas sa discharge pipe: Makakaapekto sa kakayahan ng pump na ilipat ang tubig nang mahusay.

Baradong foot valve strainer: Maaaring harangan ng mga debris o sludge ang strainer.

Naka-block na impeller inlet: Ang mga sagabal dito ay direktang humahadlang sa pagpasok at pag-agos ng tubig.
